Mati lampu atau pemadaman listrik dari PLN merupakan musuh utama bagi para pemilik infrastruktur jaringan, pengelola RT/RW Net, maupun pengusaha mikrokontroler dan server rumahan. Ketika listrik padam, perangkat krusial seperti OLT (Optical Line Terminal), MikroTik, dan Modem/Router akan ikut mati, menyebabkan gangguan total (downtime) pada jaringan internet pelanggan.
Standard UPS (Uninterruptible Power Supply) komputer yang beredar di pasaran umumnya hanya mampu bertahan sekitar 15 hingga 30 menit karena kapasitas baterai internalnya yang sangat terbatas. Solusi terbaik untuk mendapatkan cadangan daya jangka panjang (6 hingga 12 jam lebih) secara efisien dan aman adalah dengan membangun sistem UPS DIY (Do-It-Yourself) menggunakan sistem Inverter Pure Sine Wave dan Aki Kering Deep Cycle.
Artikel ini akan mengupas tuntas spesifikasi komponen, alasan pemilihan, diagram topologi, hingga panduan perakitan langkah-demi-langkah sistem backup daya profesional untuk server mini Anda.
Catatan: Perhitungan beban daya dan durasi backup yang ditulis dalam artikel ini hanyalah estimasi. Kamu bisa menyesuaikannya sendiri dengan spesifikasi dan total beban dari server kamu.
1. Spesifikasi Komponen Utama dan Alasan Pemilihannya
Untuk membangun sistem cadangan daya harian yang andal untuk server mini dengan beban total sekitar 120 Watt (terdiri dari OLT Vsol, MikroTik, DVR + 4 CCTV, 4 Router/Modem, dan 1 HTB), diperlukan komponen berspesifikasi industri berikut:

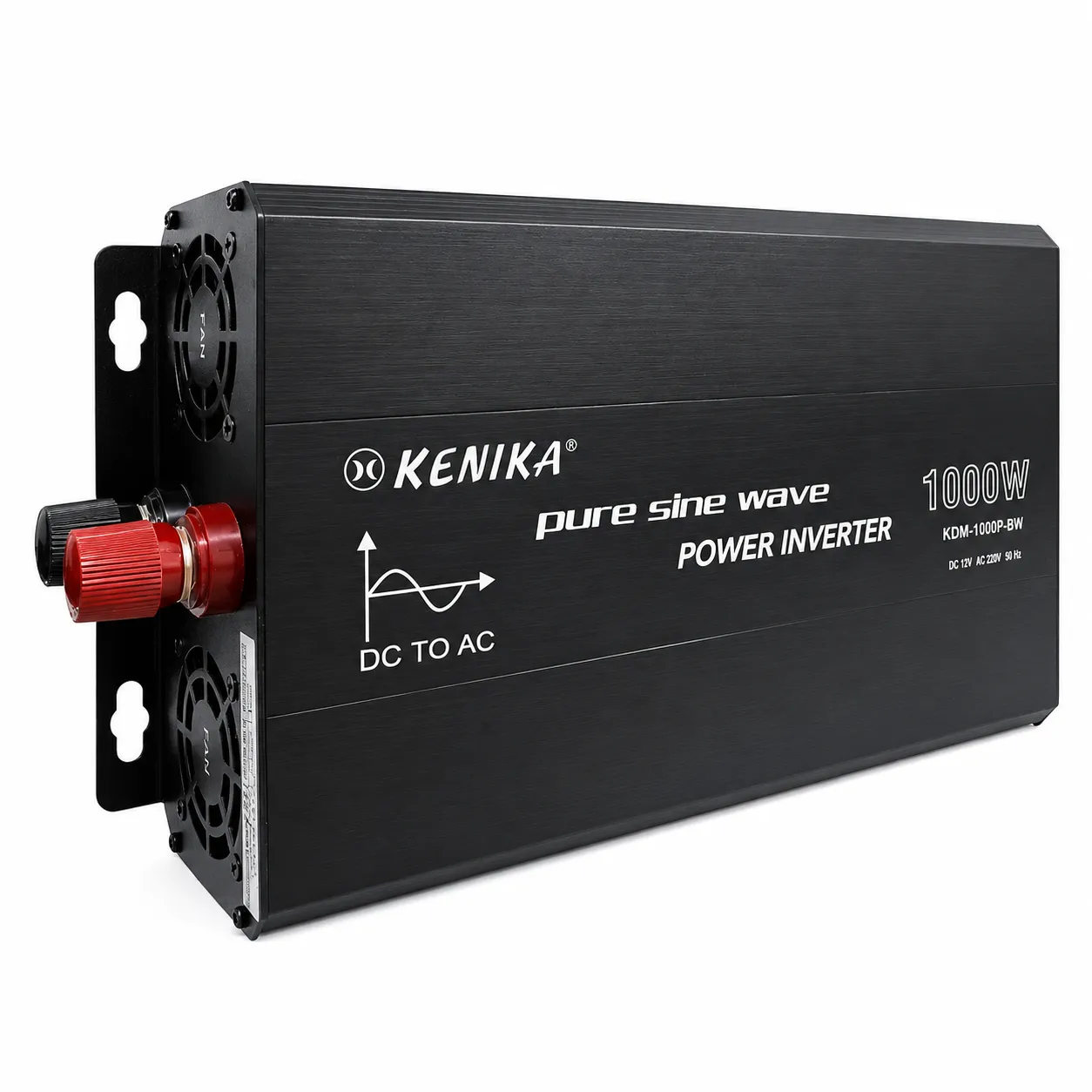

A. Kenika Power Inverter Pure Sine Wave 1000W 12V
- Fungsi: Mengubah arus DC 12 Volt dari baterai menjadi arus AC 220 Volt untuk mensuplai PDU server.
- Alasan Pemilihan: Perangkat jaringan aktif seperti OLT dan MikroTik memiliki power supply switching yang sangat sensitif. Penggunaan inverter jenis Pure Sine Wave (Gelombang Sinus Murni) wajib hukumnya karena menghasilkan gelombang listrik yang identik dengan listrik PLN. Ini mencegah fluktuasi, dengung, panas berlebih, dan risiko hardware hang yang sering terjadi jika menggunakan inverter tipe Modified Sine Wave.

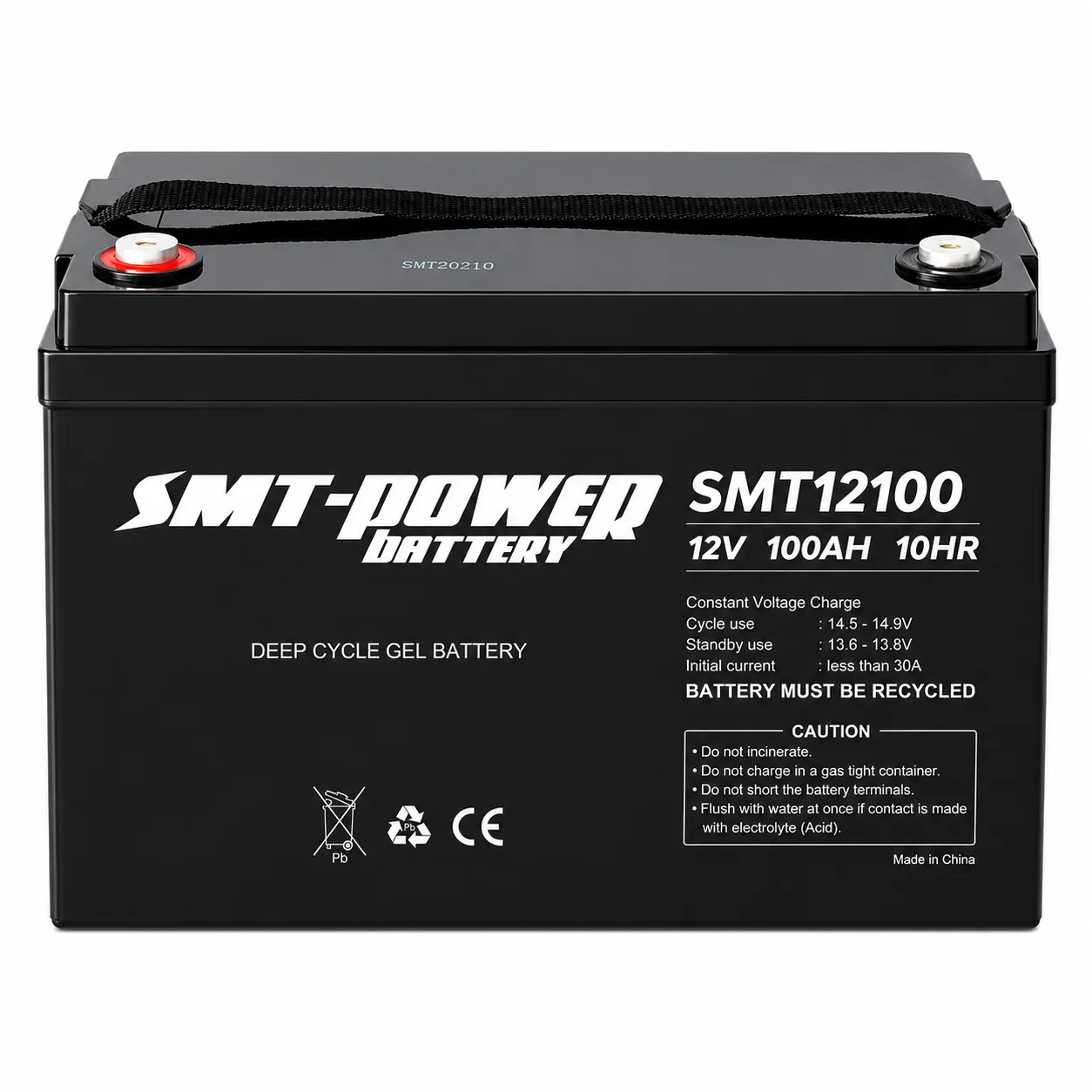

B. Battery VRLA Gel Deep Cycle SMT-POWER 12V 100Ah
- Fungsi: Media penyimpanan daya utama (energy storage bank).
- Alasan Pemilihan: Tipe GEL Deep Cycle dirancang khusus untuk mengalirkan arus secara konstan dalam durasi yang lama serta tahan terhadap pengosongan daya yang dalam (deep discharge). Keunggulan tipe VRLA Kering ini adalah maintenance-free (tidak perlu isi ulang air aki) dan tidak mengeluarkan uap asam korosif, sehingga sangat aman ditempatkan di dalam ruangan bersama rak server.
- Opsi Penambahan Kapasitas:
- Opsi 1 Baterai (6 Jam): Menggunakan 1 unit baterai 100Ah mampu menyuplai daya cadangan standar sekitar 6 jam.
- Opsi 2 Baterai (12 Jam): Jika Anda ingin mencapai durasi hingga 12 jam, Anda bisa menambah 1 unit baterai lagi dengan tipe yang sama yang dirangkai secara paralel (Positif ke Positif, Negatif ke Negatif) sehingga kapasitas melonjak menjadi 200Ah.
C. Premium Smart Charger Aki Lead Acid 12V-24V 10A with LCD
- Fungsi: Mengisi ulang daya baterai ketika listrik PLN kembali menyala.
- Alasan Pemilihan: Dilengkapi dengan fitur cerdas 3-stage charging (Bulk, Absorption, Float) yang secara otomatis menyesuaikan arus pengisian dan menghentikan pengisian (auto cut-off) saat baterai penuh. Arus 10 Ampere sangat ideal dan aman untuk baterai 100Ah.
- Opsi Upgrade Charger 20A: Jika Anda memilih opsi menggunakan 2 unit baterai (12 jam), sangat disarankan untuk melakukan upgrade ke Smart Charger 20A agar pengisian 200Ah tidak memakan waktu terlalu lama.
D. Blueflex Kabel Las 25mm² Full Tembaga & Skun CU DT-25mm M8
- Fungsi: Jalur distribusi arus DC bertegangan rendah namun ber-Ampere tinggi.
- Alasan Pemilihan: Mengalirkan daya besar pada sistem 12V membutuhkan penampang kabel yang tebal. Kabel Las 25mm² full tembaga murni menjamin hantaran arus berjalan lancar tanpa mengalami penurunan tegangan (voltage drop). Penggunaan Skun Tembaga M8 memastikan titik sambungan pada terminal baut baterai terkunci rapat.
E. 100A Waterproof Circuit Breaker (MCB DC) & Voltmeter LED Mini
- Fungsi: Proteksi keamanan arus pendek dan sistem monitoring performa.
- Alasan Pemilihan: Breaker DC 100A bertindak sebagai benteng pertahanan utama jika terjadi korsleting pada jalur inverter, sekaligus berfungsi sebagai saklar manual darurat. Voltmeter digital esensial untuk memantau tegangan aktual baterai.
F. PDU (Power Distribution Unit) 16 Lubang
- Fungsi: Terminal pembagi daya AC 220V keluaran dari inverter menuju ke seluruh adaptor perangkat jaringan di dalam rak server agar manajemen kabel tetap rapi dan terorganisir.
2. Diagram Topologi Kelistrikan Jaringan
[Silakan Sisipkan Gambar topologi_ups_diy.png atau Kode Mermaid di Sini]
Sistem ini dikonfigurasikan menggunakan skema Semi-Online UPS atau Inline Power Backup Loop. Alur distribusi dayanya dirancang agar pemindahan sumber daya berjalan instan tanpa menyebabkan perangkat jaringan mengalami restart:
- Jalur Pengisian: Listrik utama dari PLN masuk ke Smart Charger 10A -> Charger mengalirkan arus DC ke Baterai SMT Gel 100Ah untuk menjaga sel baterai tetap penuh di mode floating.
- Jalur Distribusi DC: Dari terminal Baterai SMT Gel 100Ah, kabel negatif (-) langsung menuju terminal negatif inverter. Kabel positif (+) dilewatkan terlebih dahulu ke MCB DC 100A sebelum masuk ke terminal positif Inverter Kenika 1000W.
- Jalur Output AC: Inverter Kenika 1000W yang terus menyala akan mengubah daya baterai menjadi AC 220V -> Output AC dihubungkan ke PDU 16 Lubang -> Seluruh perangkat server (OLT, MikroTik, CCTV, Modem, HTB) mengambil listrik dari PDU tersebut.
Ketika PLN padam secara mendadak, charger akan mati tetapi inverter akan terus menarik daya dari baterai secara kontinu tanpa ada jeda waktu perpindahan (zero transfer time), sehingga koneksi internet tetap menyala konstan.
3. Langkah Demi Langkah Panduan Perakitan yang Aman
Perhatian: Ikuti prosedur perakitan berikut secara berurutan demi menjaga keamanan perangkat dan diri Anda. Pastikan inverter dan breaker dalam posisi OFF saat Anda merakit kabel.
Langkah 1: Pembuatan Kabel Penghubung Utama
- Potong kabel las 25mm² menjadi dua bagian dengan panjang sependek mungkin (disarankan antara 50 cm hingga maksimal 1 meter) untuk menekan voltage drop.
- Kupas ujung kabel, pasang Skun Tembaga M8, lalu jepit kuat menggunakan tang crimping khusus kabel besar atau disolder penuh menggunakan timah agar koneksi solid. Beri isolasi warna merah untuk positif dan hitam/biru untuk negatif.
Langkah 2: Pemasangan Jalur Proteksi dan Monitoring
- Hubungkan terminal Negatif (-) Baterai SMT Gel langsung ke terminal Negatif (-) Inverter Kenika menggunakan kabel las 25mm².
- Hubungkan kabel pendek dari terminal Positif (+) Baterai SMT Gel ke port INPUT pada Circuit Breaker DC 100A.
- Hubungkan kabel dari port OUTPUT Circuit Breaker 100A ke terminal Positif (+) Inverter Kenika.
- Selipkan kabel merah kecil dari Voltmeter Digital ke terminal positif baterai, dan kabel hitamnya ke terminal negatif baterai. Kencangkan baut terminal baterai dengan kunci pas hingga benar-benar kuat.
Langkah 3: Integrasi Charger dan Distribusi Beban
- Pasang jepitan merah Smart Charger 10A ke terminal Positif (+) baterai, dan jepitan hitam ke terminal Negatif (-) baterai. Hubungkan steker AC charger ke stopkontak PLN.
- Hubungkan steker utama PDU 16 Lubang ke colokan output AC 220V pada Inverter Kenika.
- Colokkan seluruh adaptor perangkat jaringan server mini Anda ke soket PDU.
Langkah 4: Urutan Menyalakan Sistem
- Posisikan Circuit Breaker DC 100A ke posisi ON. (Suara klik atau percikan mikro di dalam breaker saat pertama kali diaktifkan adalah hal normal).
- Tekan tombol Power ON pada Inverter Kenika. Pastikan lampu indikator menyala hijau stabil.
- Hidupkan satu per satu perangkat jaringan Anda yang terhubung di PDU. Sistem siap beroperasi penuh 24/7.
4. Manajemen Perawatan (Maintenance) & Batas Aman Operasional
Aki kering tipe GEL sangat sensitif terhadap pengosongan daya yang berlebihan (over-discharge). Untuk memastikan investasi baterai Anda dapat bertahan lama hingga bertahun-tahun, terapkan aturan manajemen daya berikut:
- Pantau Voltase Kritis: Saat listrik PLN padam, perhatikan layar voltmeter digital secara berkala. Tegangan baterai 12V dalam kondisi penuh berada di kisaran 12.8V - 13.4V. Jika voltmeter sudah menunjukkan angka 11.8V hingga maksimal 11.5V, segeralah lakukan proses shutdown perangkat secara manual untuk mencegah drop permanen pada sel baterai.
- Kontrol Suhu Ruangan: Tempatkan unit baterai dan inverter di area rak server yang memiliki sirkulasi udara baik atau dibantu dengan kipas exhaust.
- Pengecekan Kekencangan Baut: Lakukan inspeksi visual setiap beberapa bulan sekali untuk memastikan baut terminal aki tidak kendur akibat getaran kipas server. Terminal yang kendur dapat memicu panas berlebih.
Kesimpulan: Membangun sistem UPS DIY tahan hingga 12 jam merupakan langkah strategis yang sangat menguntungkan untuk menjaga integritas layanan server mini dan jaringan FTTH Anda tetap uptime optimal. Kombinasi Inverter Pure Sine Wave Kenika 1000W, Battery VRLA Gel SMT 100Ah, serta proteksi kelistrikan yang tepat melahirkan infrastruktur cadangan mandiri bertaraf profesional.
